Terminata la modifica allo stelo di serie del mono MT-03
In pratica ho inserito la regolazione in estensione e sul serbatoio quella in compressione.

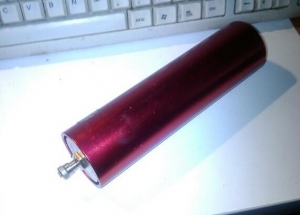

Il nuovo serbatoio con volumi ricalcolati

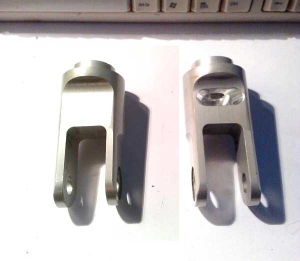

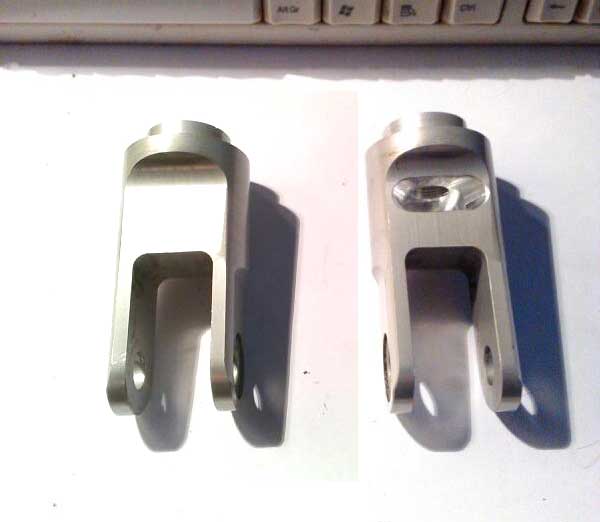

La forcella del mono modificata per consentire la regolazione

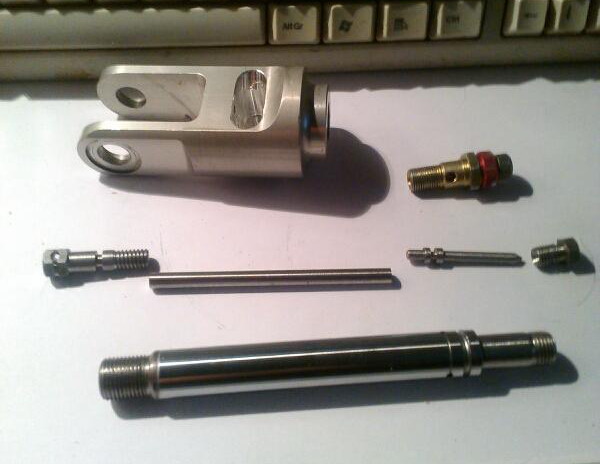

L'insieme dei particolari
in alto a destra della forcella c'è la valvola per la regolazione del flusso in compressione. Valvola che tutti montano sui serbatoi, mentre io penso che la monterò sul mono ... vedremo

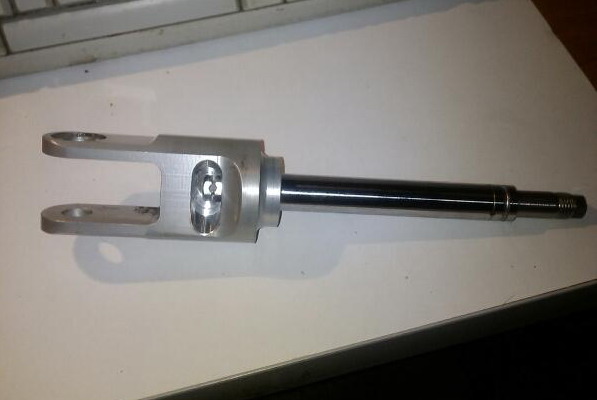

Stelo e forcella assemblati






ora posso dire che è quasi come vorrei io .. ma soprattutto posso montarlo sulla mia moto e fare tutte le sperimentazioni del caso

Modificato da Muntagnin

Inviato

seduto in sala d' attesa per sapere se è maschio o femmina.............

Inviato

La domanda che ci stiamo ponendo in molti è scontatissima:

Tutte queste modifiche (serbatoio aggiuntivo, regolazione in estensione e in compressione e così via) entreranno mai a far parte delle lavorazioni speciali o rimarranno "in vetrina"?

Inviato
  • Autore

Prima le devo collaudare personalmente..... poi quando sarò convinto si vedrà.


Inviato

Maestro! Un piacere vedere le sue opere... sono curioso di sapere i progressi di questo mono e attendo super fiducioso per la versione definitiva... ancora una volta complimenti!!  :Applause:  :Applause:  :Applause:

Modificato da Seishin

Inviato
  • Autore

Diciamo che entro sabato 2/04 dovrei riuscire a montarlo su TìSalt ......

Al momento ho dovuto già modificare uno dei componenti perchè non andava bene.

Il problema è che forare su tutta la lunghezza lo stelo ed andare diritti è praticamente impossibile.
Risolto modificando l'astina controllo valvola.
Domani farò i test di tenuta alla pressione.


Modificato da Muntagnin

Inviato

Personalmente già il serbatoio aggiuntivo senza regolazioni o altro sarebbe una manna dal cielo  :lol:

Inviato
  • Autore

quello l'ho già fatto...






Inviato

Proprio per questo mi chiedevo (non solo io) se visti i buoni risultati dei primi test fosse disponibile, in futuro, come lavorazione speciale. Come ad esempio la modifica al corpo farfallato che viene spedito, modificato da voi e rispedito al mittente.

Inviato

versione definitiva....




Inviato

Madò ragazzi! Che spettacolo!  :blink:  :Applause:  :Applause:  :Applause:

Inviato
  • Autore

La  modifica allo stelo funziona .. :gym:
nessuna perdita anche con i piccoli OR che qualche dubbio me lo avevano lasciato. :017:

Per ora il collaudo l'ho fatto con l'aria compressa e la classica bacinella d'acqua .. tecnica molto High Tech .. :geek: .



Quindi se riesco a controllare il flusso d'aria .. con l'olio non avrò problemi.

Domani continuo ....

Inviato

occhio che il gruppo "piromani" è impaziente :096:  :096:  :096:

Inviato

Hahaha Ale ti immagino con forcone e torcia in mano fuori dall'officina  :lol:

Inviato
  • Autore

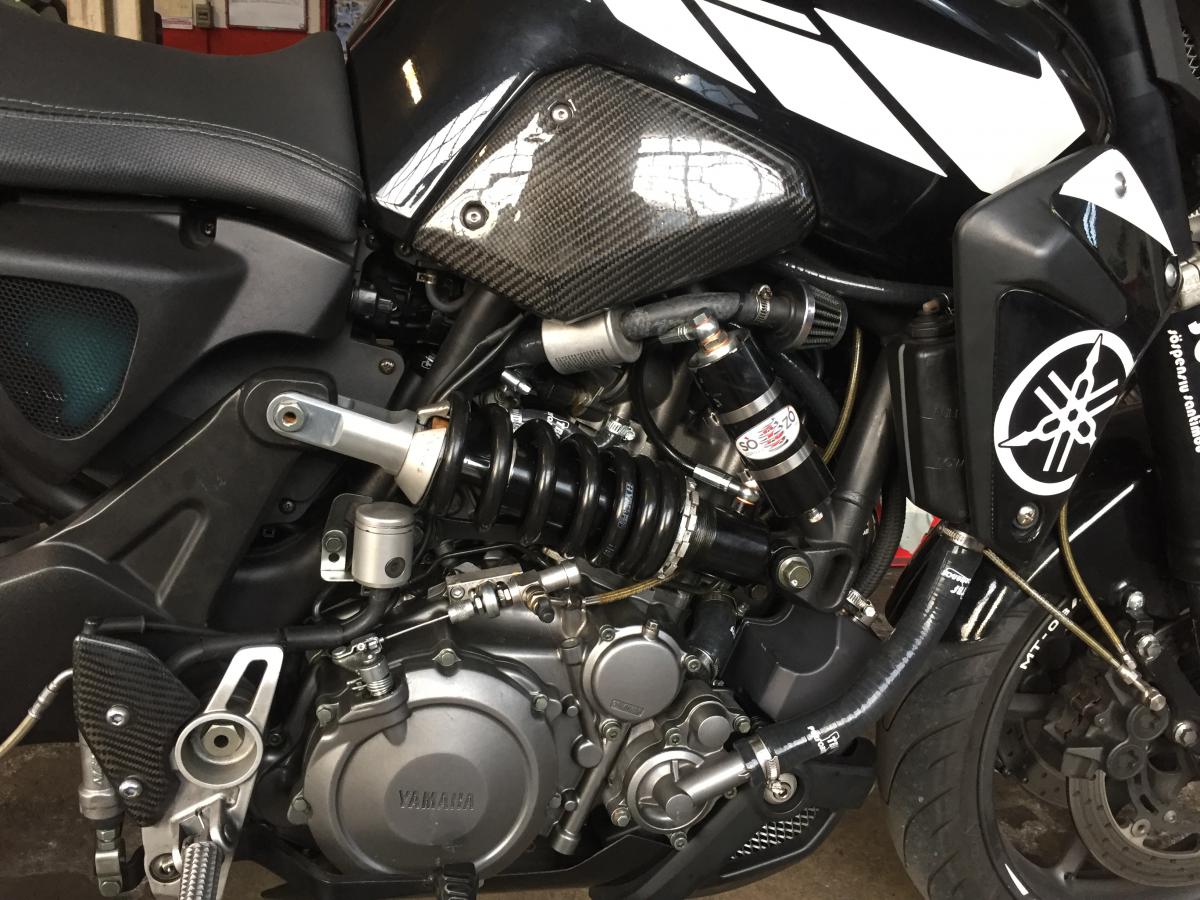

Ed ecco la penultima versione del mio mono.
- regolabile l'estensione.
- la regolazione in compressione non l'ho montata perchè prima devo controllare la fase di estensione. In pratica voglio fare un passo per volta
- serbatoio dell'olio ridimensionato per aumentare la quantità di liquido
- pressione variata. Con la regolazione, la frenatura è demandata al pacco lamellare e quindi la pressione può essere abbassata di molto
- il serbatoio è riposizionato, spostato dietro in modo che non prenda l'aria calda del radiatore.












PS: si lo sò mancano gli adesivi ed una fascetta, ma stava inscurendo e volevo provarla su strada.

Modificato da Muntagnin
