(MT-09) Arretratori Pedane "home made"

[Conte]

Come al solito io prendo spunto da chi alle cose ci è arrivato prima di me (portatarga, modifica scarico) e cerco di perfezionare e rendere facili da fare



soprattutto odio quando si inizia un lavoro e poi a metà magari ti accorgi che non puoi proseguire e che devi modificare



e magari sei a casa con due brugole e devi piantar li...



penso sempre che le cose debbano essere Plug & Play



per entrare nel dettaglio sto lavorando a delle piastre da fare in Ergal o Avional, lavorate di fresa, che non fanno altro che spostare indietro le pedane di 30mm



mi piace sempre essere onesto nelle cose e questa discussione arriva da un altro forum dove si parla solo della 09



due utenti hanno già fatto il lavoro... il primo, "pioniere" di questa mod, l'ha fatto per evitare di grattuggiare... arretrando di 25mm e alzando di 25

il secondo, più "aggressivo" ha arretrato di 40mm e alzato di 25



io nel mio progettino ho tenuto la misura secondo me minima possibile, ovvero 30mm di arretramento e 25 di alzamento

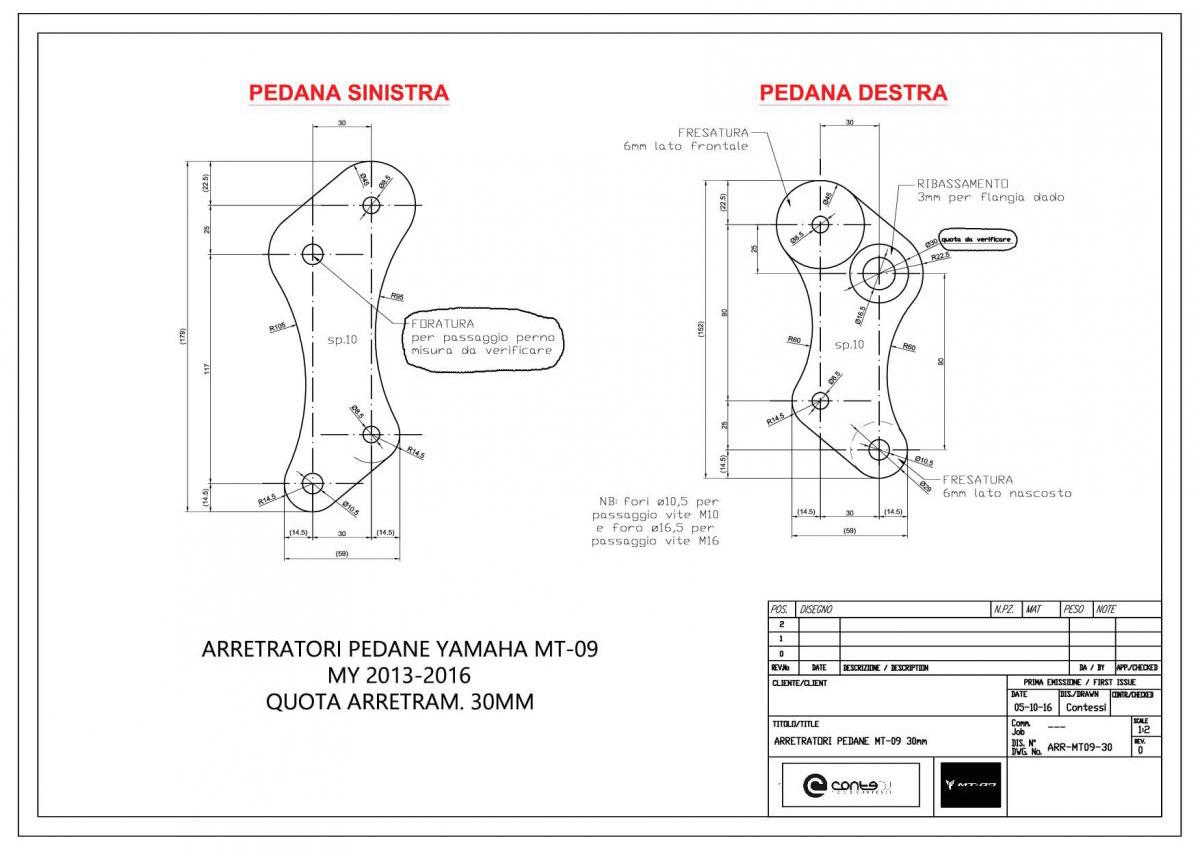

vi allego tavola di progetto, alla quale mancano purtroppo due misure e la verifica di tutte le forature necessarie



chiunque mi desse una mano a completare il progetto sarà il benvenuto



ps: poi ovviamente i files saranno a disposizione della comunità, e se troverò chi le realizza a buon prezzo sarà mia premura farlo sapere (come già fatto per lo scarico, ma purtroppo non per il portatarga)





Modificato 17 Dicembre, 2016 alle 18:52 da gerribs
titolo modificato secondo le regole del forum: aggiunto prefisso + foto girata

[Lollo96]

Credo che la maniera più economica per realizzarle sia tagliare con taglio ad acqua una lamiera, e successivamente passare in fresa, a questo punto anche non cnc,per le finiture.

[Conte]

Lo credo anche io, fortunatamente ho un amico che ha il taglio ad acqua



vedremo cosa salta fuori

[Conte]

purtroppo però mi mancano ancora le misure per completare il progetto

[Robygogogo]

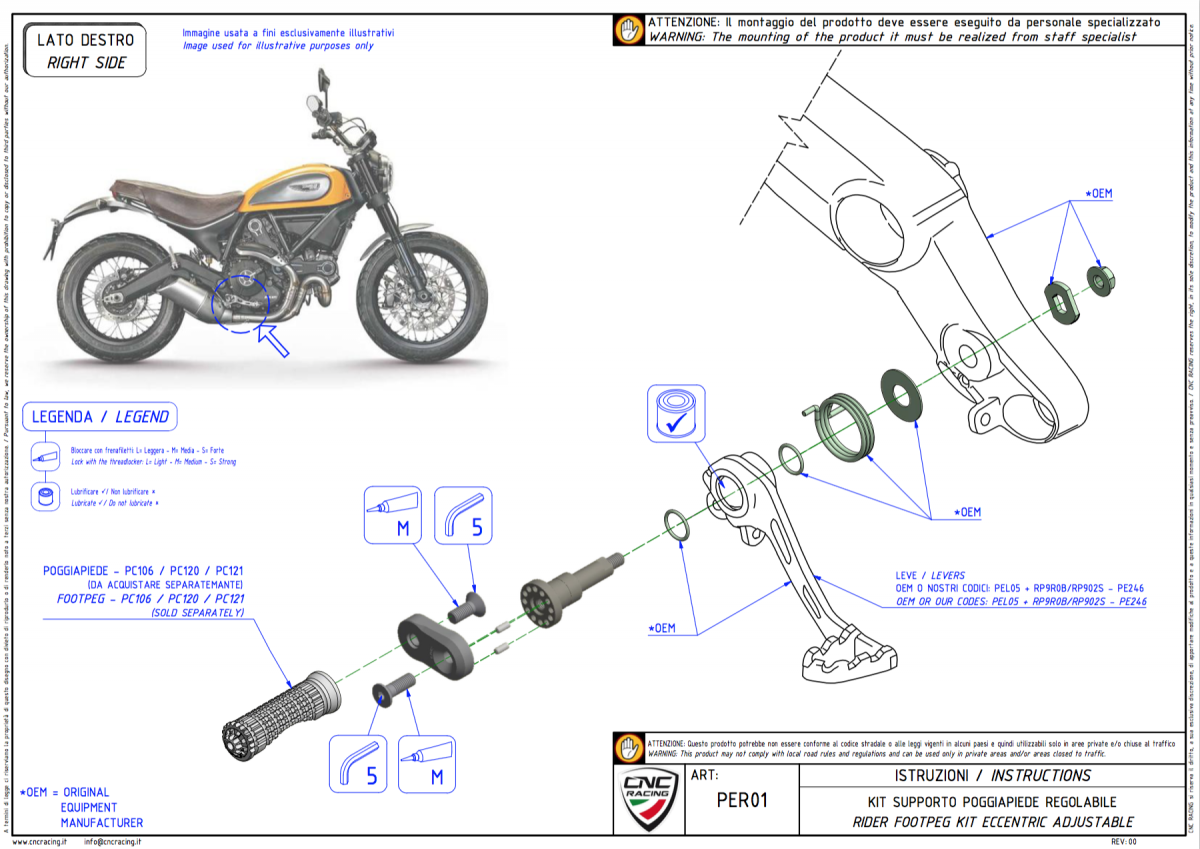

Secondo voi una soluzione del genere é installabile sulle nostre moto?

http://www.wrs.sm/it/pedane-arretrate/81974-kit-supporto-poggiapiedi-regolabile-ad-eccentrico-24-posizioni-cnc-racing-ducati-scrambler-urban-enduro-2015-16.html

Magari mantenendo i poggiapiedi reclinabili stock.





Modificato 6 Dicembre, 2016 alle 10:12 da gerribs
Aggiunta immagine

[gerribs]

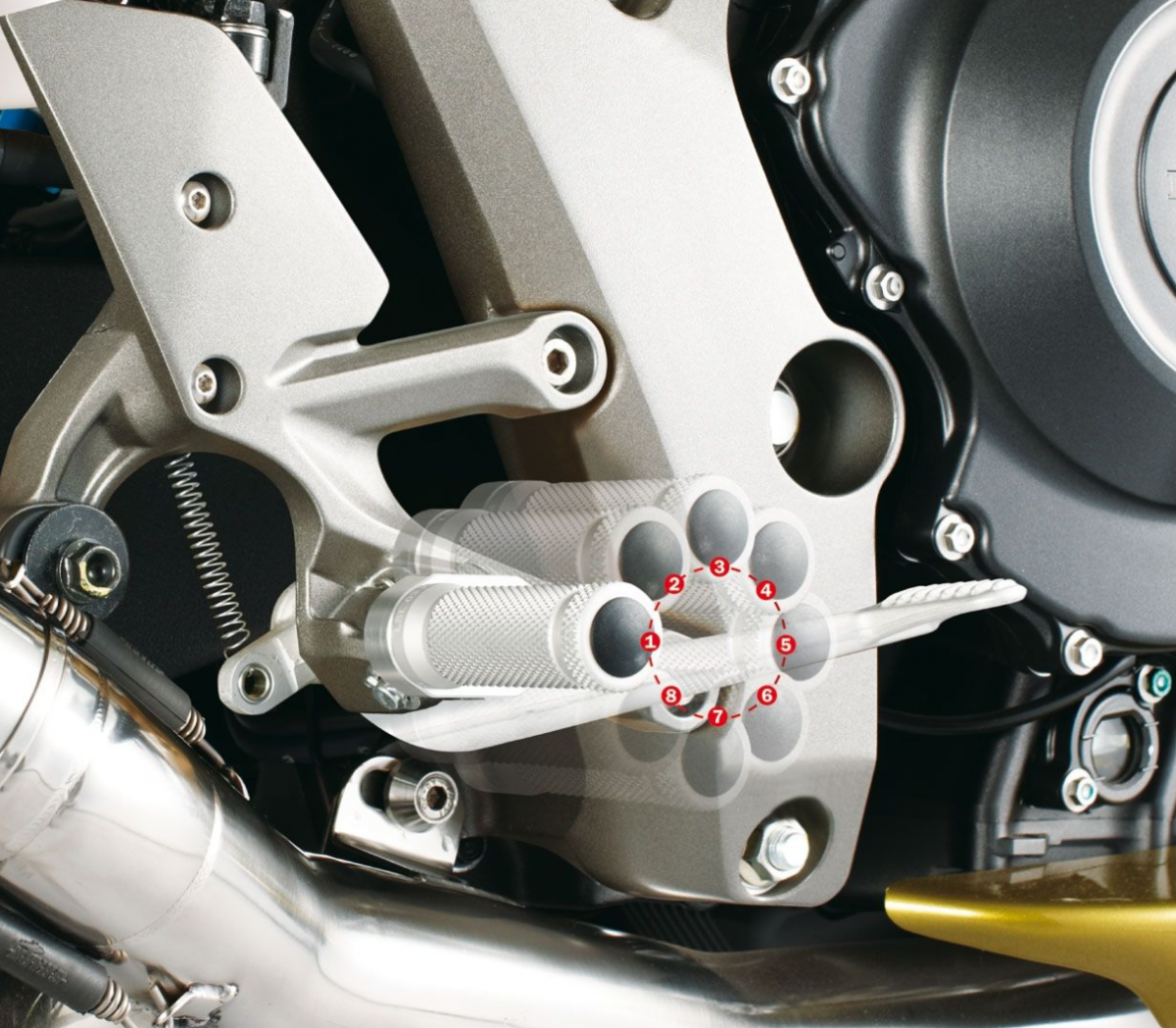

Ci sono anche altri sistemi per "ruotare" i poggiapiedi e trovare la posizione ideale, ma hanno tutti il difetto di non spostare anche le pedaline, che restano al loro posto. Molto probabilmente la distanza dal poggiapiede alla pedalina cambia.



Ecco uno degli esempi.



https://www.louis.de/en/artikel/lsl-footpegs-joint-kits-adjustable/10047130?list=185436244

[gerribs]

@Conte: vedo nel disegno che l'arretramento è 30 mm, quanto diventa il sollevamento? A che punto sei con lo sviluppo del disegno?

[Conte]

sono a un punto fermo
tralaltro un ragazzo che fa pezzi per moto (bullSC) ne ha realizzati di più semplici e economici (40€ la coppia)

praticamente non traslano tutto ma solo il bullone inferiore, praticamente la pedana va a impuntarsi e basta



non è affatto male!



penso che sto mio progettino morirà qui :|

[gerribs]

MI spiace davvero che tu non possa portare a termine il tuo progetto perché l'intoppo è in fase di progettazione. La realizzazione non sarebbe complicata, ma servono le quote giuste prima di passare ad un centro di lavoro automatico. Potessi aiutarti lo farei volentieri, come ti ho già scritto, ma abito un po' troppo lontano per esserti utile.



Per quanto rigurada gli arretratori Bull, ne ho scritto qui: http://www.mt-series.it/index.php/topic/13241-mt-09-arretratori-pedane-by-bull-special-components/

Il prezzo non è proprio sui 40 euro, visto che a questo prezzo mancano ancora l'IVA e la spedizione, alla fine diventano quasi 60 euro. Tuttavia risolvono il problema per chi pensa di averlo.



Lo sfregamento della pedane in terra io l'ho risolto, come effetto collaterale, alzando il posteriore tramite le biellette del cinematismo della sospensione, che mi ha cambiato di molto la guidabilità della moto.

[Conte]

e le biellette costano quanti €? io comunque non ho problemi di sfregamento, era solo per provare una nuova posizione (di guida... hahaha)

[Ghostrider1127]

http://www.ebay.de/itm/Heckhoeherlegung-Yamaha-MT-09-2013-2017-MT09-20mm-Jack-Up-Kit-Bones-Hoeherlegung-/172281380975?_trksid=p2141725.m3641.l6368



senno puoi fateli da solo , costano poco comunque

Modificato 20 Dicembre, 2016 alle 09:37 da Ghostrider1127

[Pietro2]

@Conte

Quelle che ho montato io sulla Tracer, sono + 4 mm. Comportamento dinamico è ottimo, l'unico problema è che bisogna lasciare la catena troppo lasca.

Io vorrei provare le biellette con + 2mm.





Inviato dal mio iPhone utilizzando Tapatalk

[gerribs]

Io ho preso proprio quelle della BikerfarmMV, le stesse segnalate da Manfred, peccato che si facciano pagare così tanto la spedizione.



Io ho montato le +3 mm che alzano il posteriore di ca. 20 mm.



Ma qui siamo OT, perché la discussione circa le biellette è questa: http://www.mt-series.it/index.php/topic/13192-mt-09-biellette-per-alzare-il-posteriore/?hl=biellette

[Ghostrider1127]

se ne comprate due o tre , le faccio arrivare qui che non pago , e ve le rispedisco (con 8-10 euro)
