(TRACER 9 GT) Accesso ai connettori sotto chiave

Danilow · 20 Aprile, 2024 alle 18:18

Oggi ho installato il navigatore Garmin Zumo XT2 e collegato il cavo libero al blocchetto accensione.
Voglio condividere con voi le modalità di accesso ai (2) connettori sotto chiave e al relativo cablaggio. Difficoltà 3/5.
Premetto che prima di ogni altra cosa mi ero documentato a sufficienza su Youtube e soppesate le tensioni.

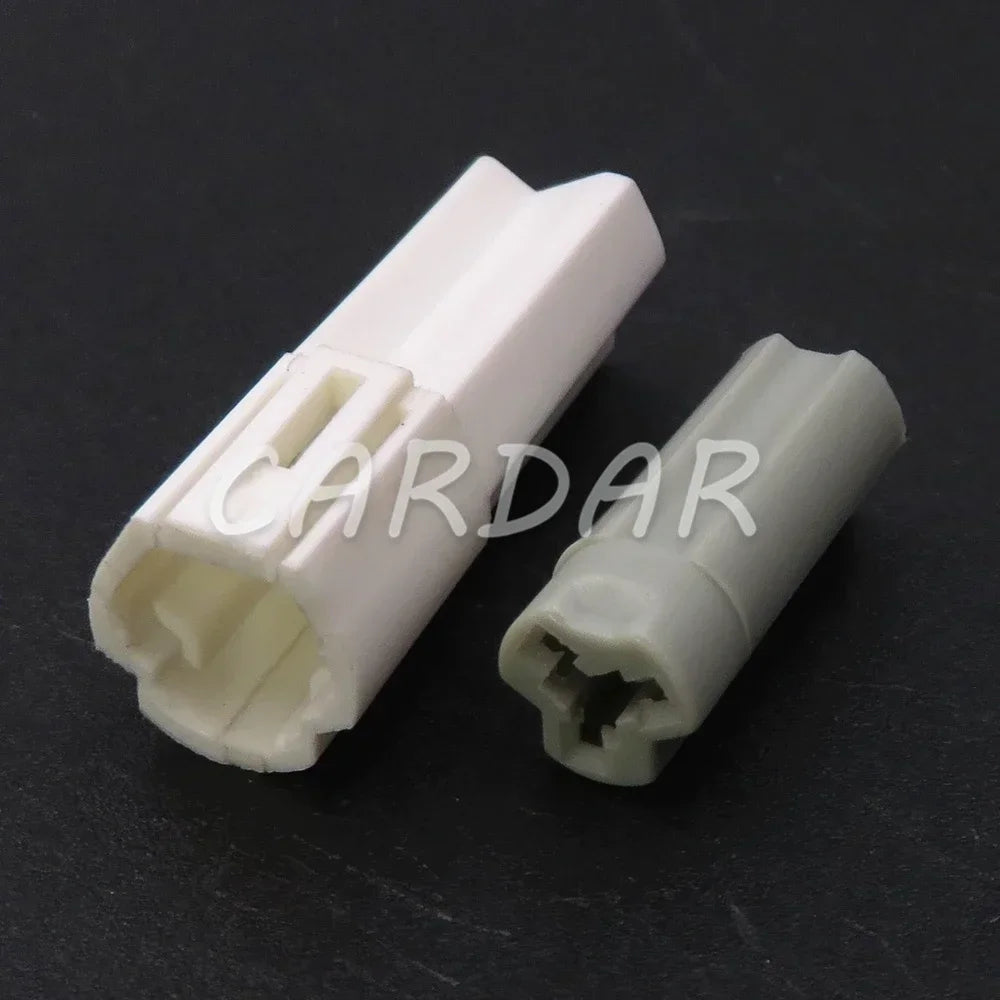

1) Comprate un set di connettori Sumitomo MT090 OEM, sono identici agli originali e forniti di guarnizioni e terminali.

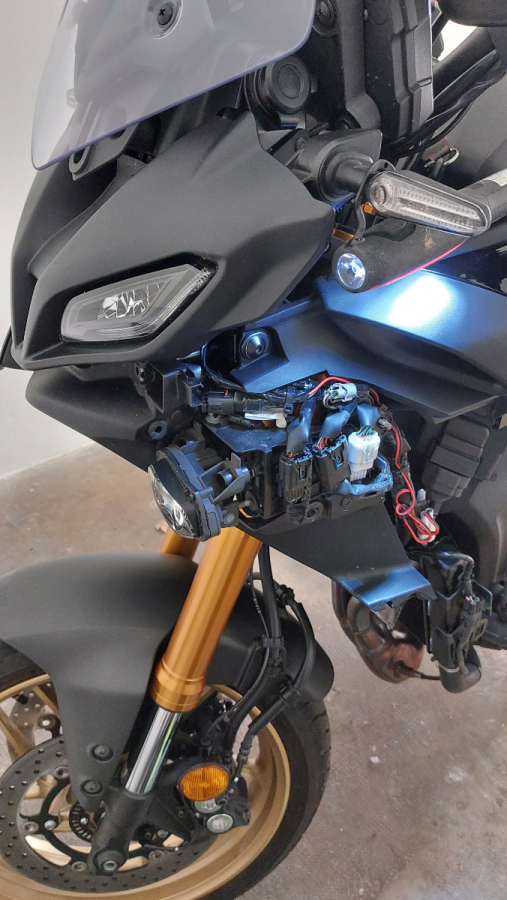

2) Rimuovete il fianchetto sinistro per l'accesso ai cablaggi, semplicissimo:

Svitate la vite a brugola sotto al faro sinistro, usate il lato lungo dell'inbus e aiutatevi girando la vite con una pinza
Rimuovete i tre rivetti in plastica accanto al radiatore premendoli al centro fino a sentire il click poi sfilateli con le dita
Identificate i perni di aggancio al telaio e con una leggera forza intorno ad essi estraeteli dalle loro sedi
Sfilate per ultimo il perno a L dall'asola sul telaio, la L si trova nella parte interna inferiore della fiancatina

3) Troverete due connettori MT090 liberi (io ne avevo uno già occupato dalla presa USB installata dal concessionario)

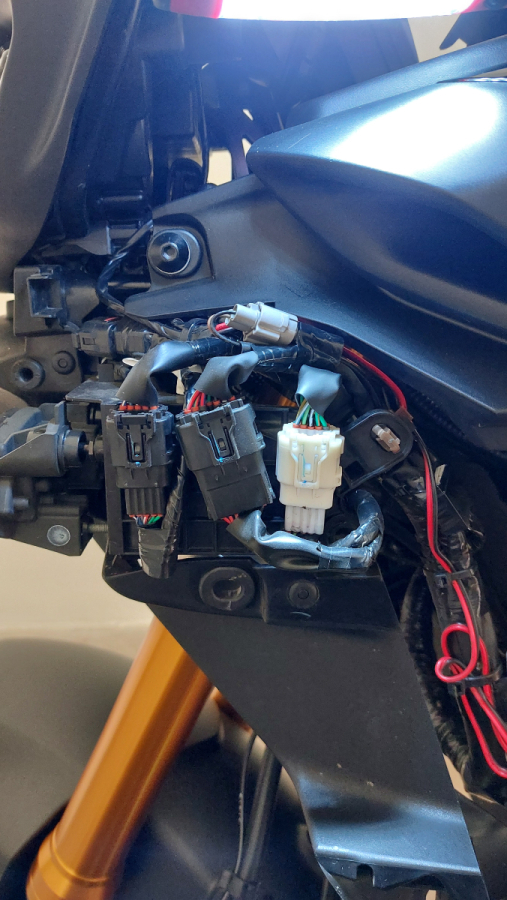

4) Identificate il connettore dove desiderate avere l'alimentazione (maschio) sfilatelo dal ponticello (femmina)

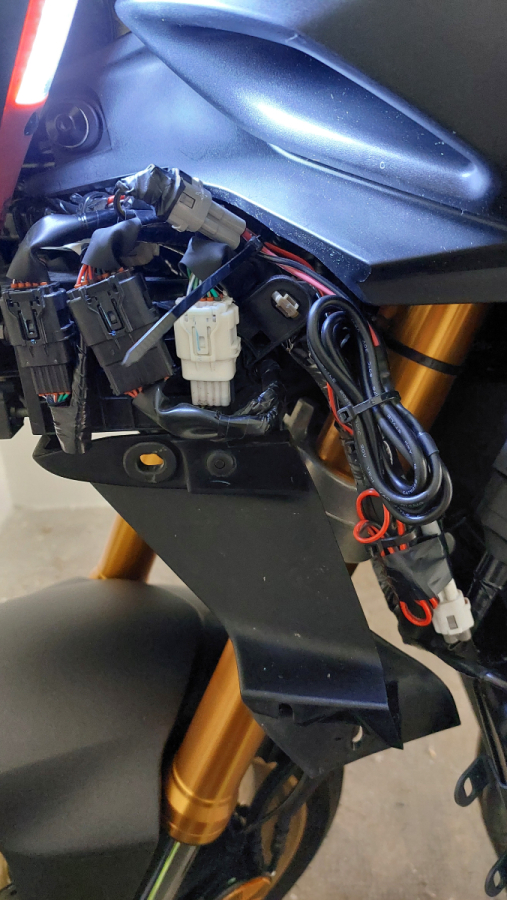

5) Con un multimetro identificate il positivo, per facilitarvi il lavoro guardate la foto: l'ho contrassegnato con una x intagliata
6) Infilate le due guarnizioni in ciascun cavo, lasciando il lato più stretto in direzione della testa in rame

7) Con una buona pinza a punte sottili intestateli a secco, poi infilateli nella femmina fino al click (occhio a non invertire nero e rosso)

8) Seguite il tubo a treccia col cavo del Garmin, fissatelo con le fascette (in dotazione), importante seguirlo fino a sotto il cruscotto

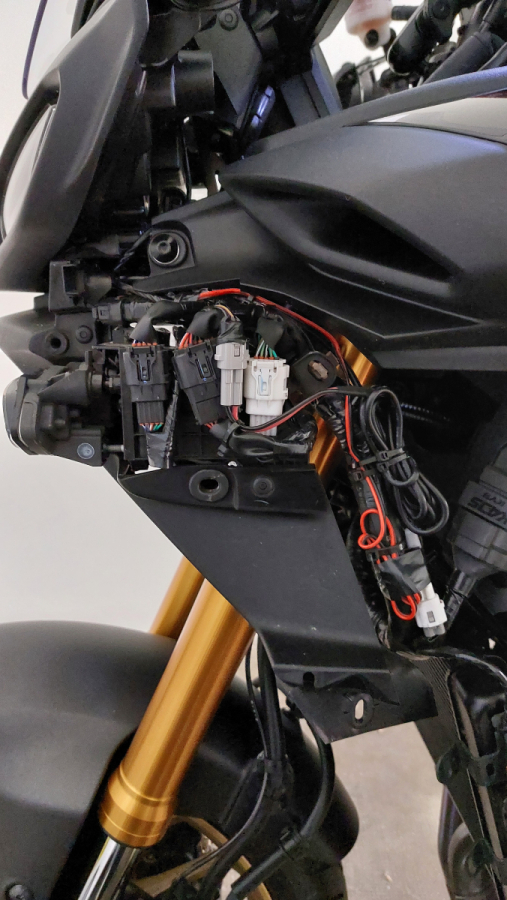

9) Abbiate cura di fare un buon lavoro di compattatura dell'eccesso di cavo, nella quarta foto trovate la situazione finale

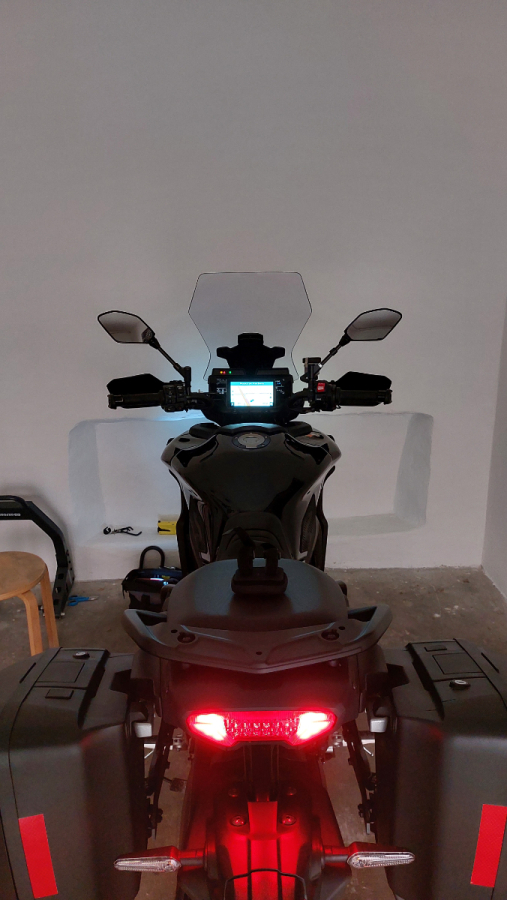

10) Richiudete il tutto (non prima di aver testato con soddisfazione l'alimentazione) e buona strada!
