Ciao a tutti,



visto che non sono riuscito a trovare nessuna discussione a questo proposito, averi una domanda per voi.

Non riesco ad individuare i due spinotti per alimentazione ausiliare che in teoria dovrebbero essere presenti per l'alimentazione di un gps o altro.

Qualcuno mi potrebbe indicare dove sono situati?



Grazie a tutti

Una volta smontando il faro/cupolino ho trovato deu cavi con spinotti particolari...ma non saprei dirti se sono questi. Io uso il cavo sulla presa usb.

@Advanced58 Ti ringrazio. Io uso l'usb per l'alimentazione del cellulare, ma volevo fare un alimentazione sotto chiave costante per il TomTom

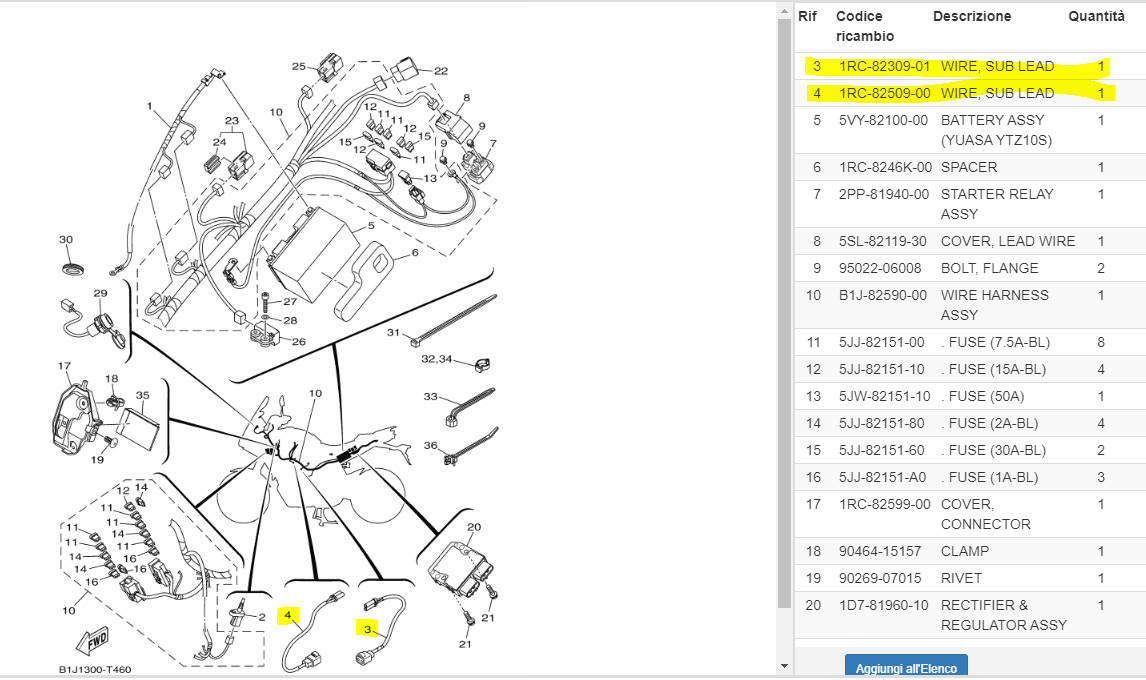

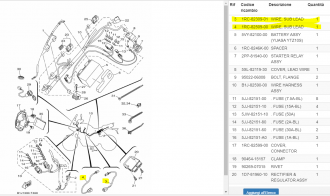

Sarebbero questi collegamenti 3 e 4 sottolineati:

Si trovano dietro il cruscotto e sono accessibili smontando il copulino: sulla GT sono disponibili due connettori. Sono entrambi sottochiave con fusibile da 2 ampere

@dready74 Grazie mille per l'info!

Visto che sulla tracer 900 GT sul lato sinistro c'è già una presa accendisigari di fabbrica installata e sotto chiave, sul lato destro potrei mettere un'altra presa USB e collegarla sotto chiave attraverso i connettori di cui parlate?

Grazie

Nella teoria si, sempre che la nuova presa ausiliaria sia della stessa grandezza di quella originale, lo spazio in profondità non è tanto.

 se non ricordo male sono 3 gli spinotti ...io ho collegato nello spazio della "seconda" presa il voltometro.

per raggiungere gli spinotti...togliere le 4 viti del vetro cupolino, poi ci sono 3 viti da togliere posizionete nella parte nera del saliscendi cupolino ....si fa molto velocemente

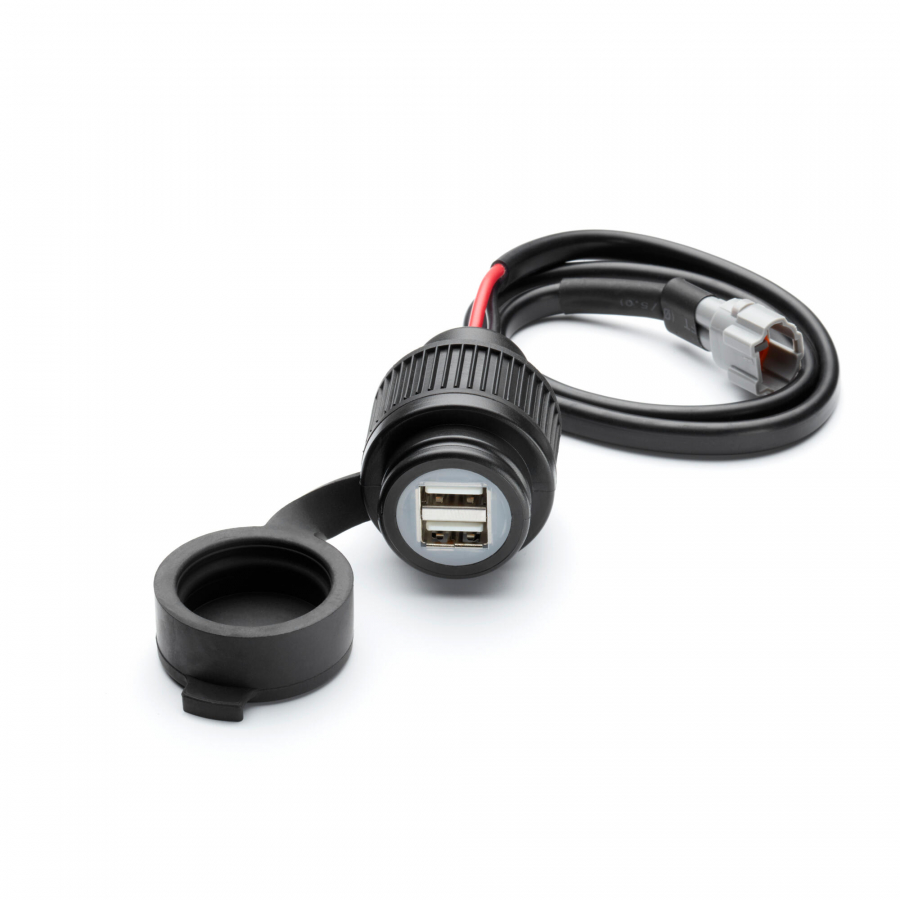

Ma se acquisto questa originale Yamaha dite che il connettore è quello giusto !?!?

Modificato 19 Dicembre 2019 alle 07:4119 Dic 2019 da Rugge8guy

Sembra proprio di si.

I ricambi OEM sono fatti per essere compatibili al 100% con la moto


Ciao,



mi riattacco a questa discussione per chiedere se qualcuno ha un'identificazione confermata dei connettori del circuito ausiliario sottochiave.

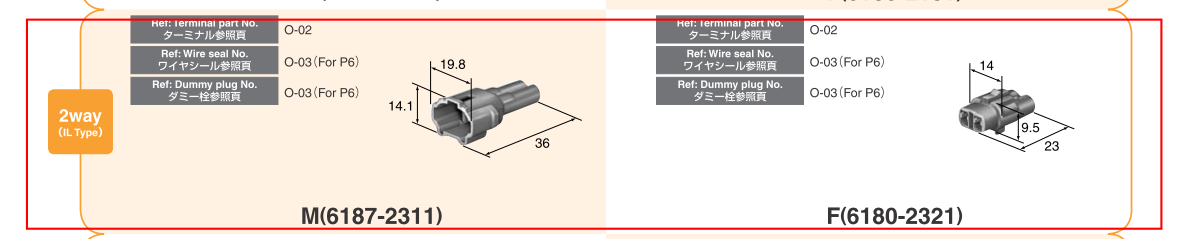

Ad esempio la foto del ricambio originale postata sopra sembra confermare che siano dei Sumitomo serie MT modello 6180-2321:





Inoltre, per alimentare il GPS devo predisporre un cavo a Y per non tagliare il cablaggio originale, oppure c'è un connettore libero a cui attaccarmi direttamente?

Scusate ma non vorrei aprire la moto più di una volta...

Grazie

Io ho preso questi:

https://www.ebay.it/itm/KIT-CONNETTORE-SUMITOMO-MT-SEALED-MASCHIO-FEMMINA-2-VIE-TERMINALI-E-4-GOMMINI-/261932356934

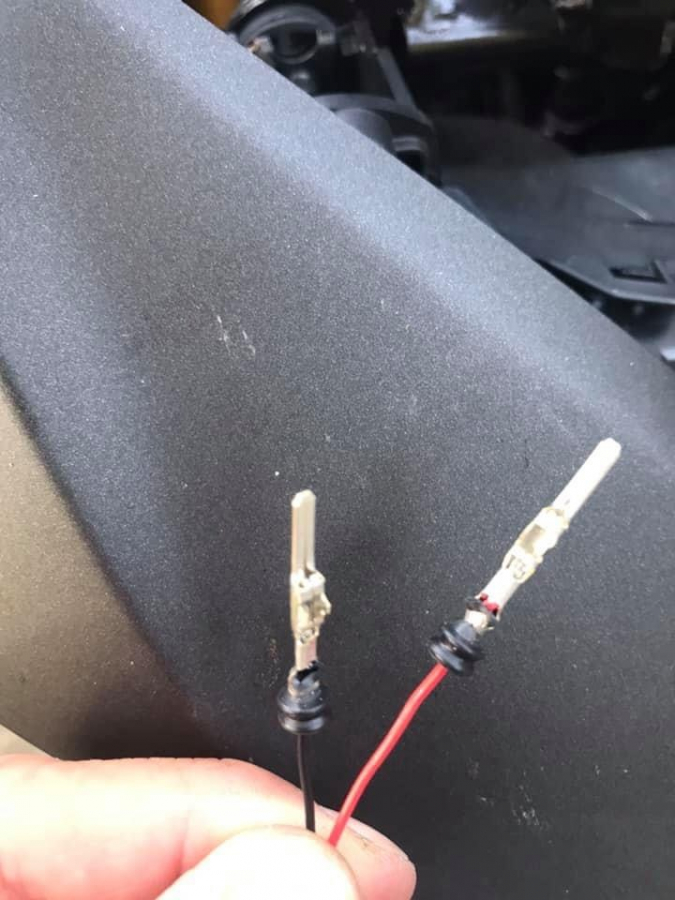

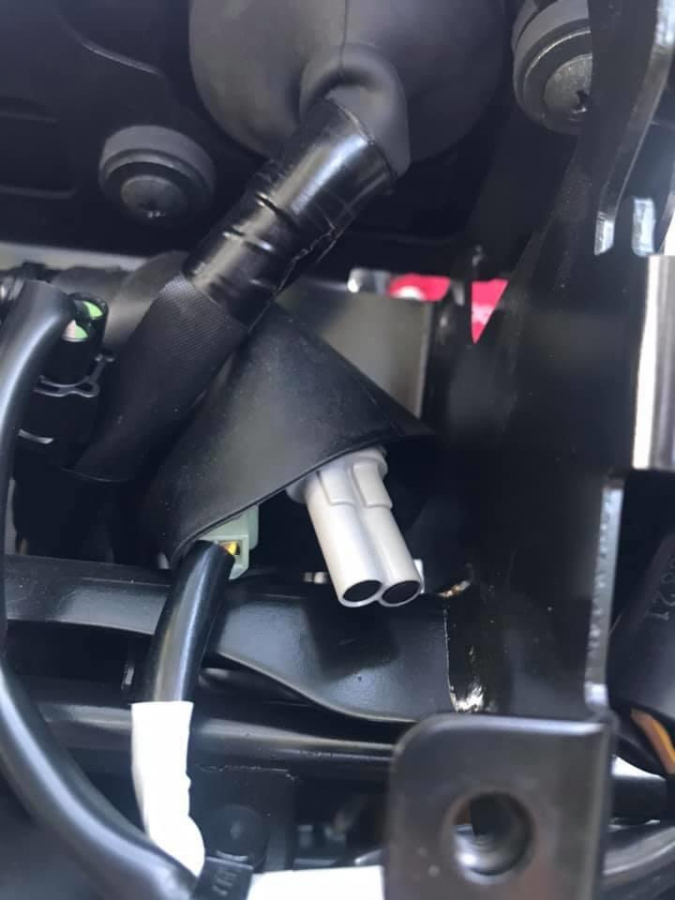

Il terminale femmina é già presente e libero sulla moto: si trova dietro il cruscotto dentro una guaina ed è accessibile smontando il parabrezza. In realtà sulla moto è presente con la funzione di tappo anche il connettore maschio ma mancano i pin e i gommini per sigillare. Io ho preso comunque il kit completo.

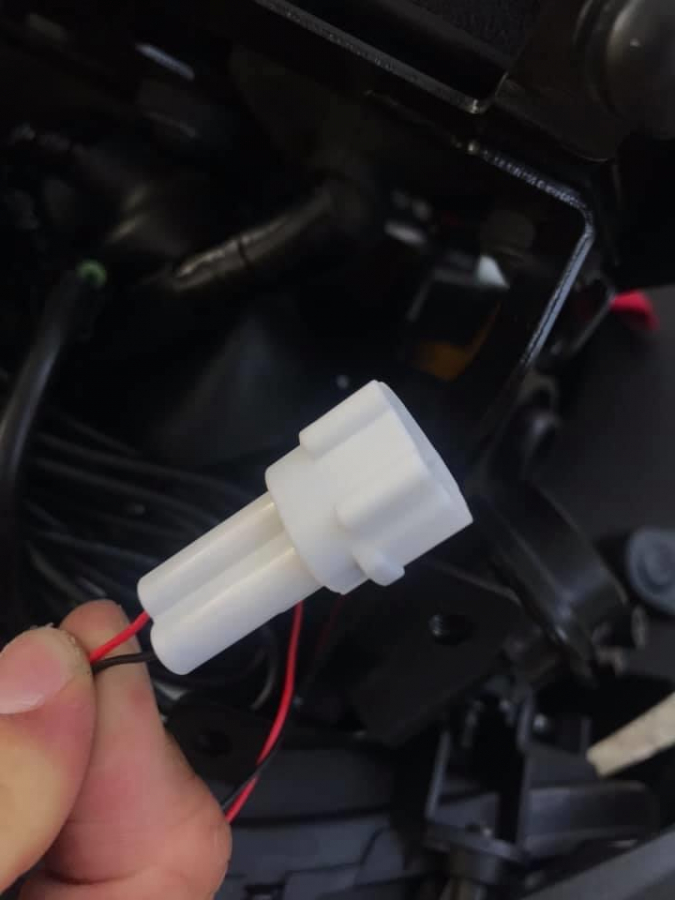

Devi cablare il connettore maschio con i cavi del navigatore: non c’è bisogno di nessun cavo a y in quanto il connettore è libero (a meno che tu non abbia già installato altri accessori). Mal cablaggio fai attenzione a mettere il polo positivo del navigatore (sul tomtom cavo rosso) con quello positivo della moto di colore giallo-verde






Modificato 23 Luglio 2020 alle 04:5923 Lug 2020 da Kevin21
Allegate immagini e pulito topic

3 ore fa, dready74 ha scritto:

Io ho preso questi:

https://www.ebay.it/itm/KIT-CONNETTORE-SUMITOMO-MT-SEALED-MASCHIO-FEMMINA-2-VIE-TERMINALI-E-4-GOMMINI-/261932356934

Il terminale femmina é già presente e libero sulla moto: si trova dietro il cruscotto dentro una guaina ed è accessibile smontando il parabrezza. In realtà sulla moto è presente con la funzione di tappo anche il connettore maschio ma mancano i pin e i gommini per sigillare. Io ho preso comunque il kit completo.

Devi cablare il connettore maschio con i cavi del navigatore: non c’è bisogno di nessun cavo a y in quanto il connettore è libero (a meno che tu non abbia già installato altri accessori). Mal cablaggio fai attenzione a mettere il polo positivo del navigatore (sul tomtom cavo rosso) con quello positivo della moto di colore giallo-verde




Ciao,



grazie mille per le informazioni.

Il kit che hai linkato è esattamente quello che avevo trovato io, connettori Sumitomo MT.



Solo una domanda: di che anno è la tua GT?
