Come notoriamente era un mio chiodo voglio sostituire la forcella di serie con una della R1.

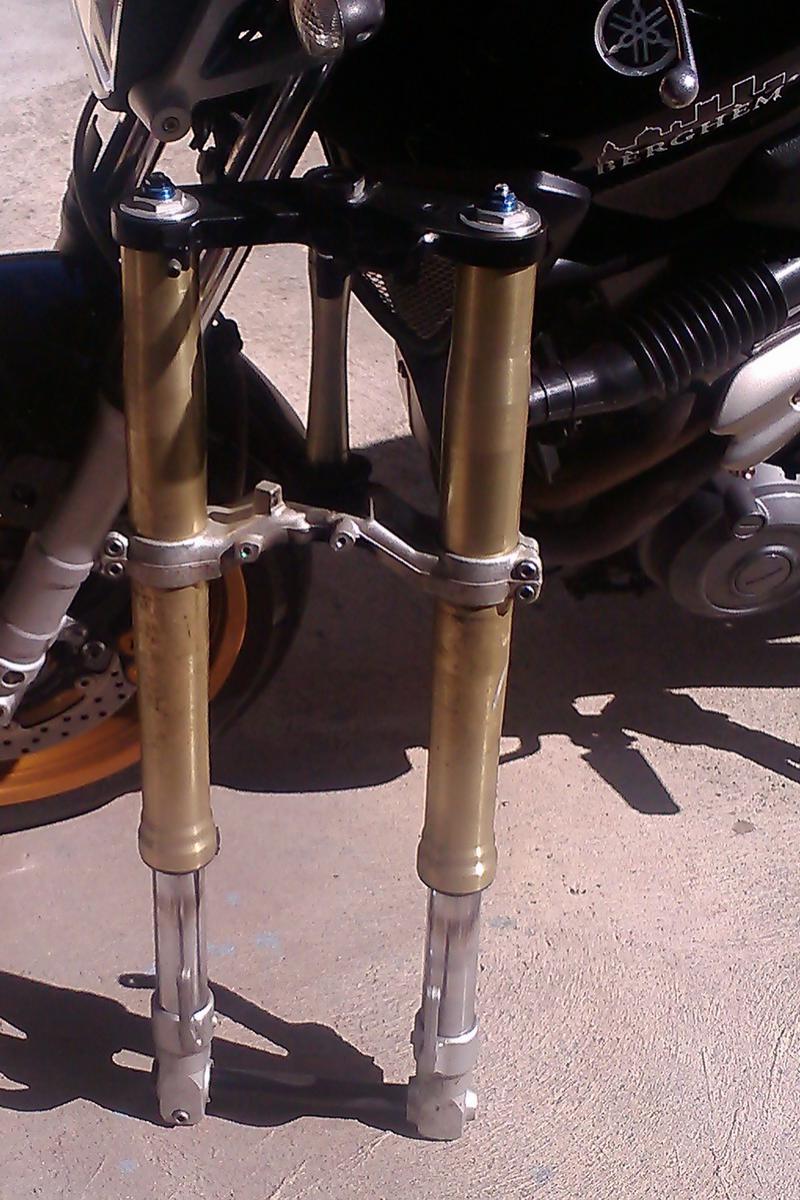

Per il momento ho raccattato .. una forcella del 2000





Le pinze freno le avevo già montate sulla MT-03

La scelta dell'anno è stata dettata per via che le R1 più recenti usano il disco da 320 mentre sino al 2003 usavano dischi da 298 come i nostri.



Ora si tratta di prendere tutte le misure e trasferirle sul CAD in modo da confrontare le due ciclistiche .. poi inizieranno le decisioni.

Modificato 23 Settembre 201411 anni da Muntagnin

Noto con piacere che su quella povera motina non si finisce mai di... delirare.  Attendiamo con curiosità ulteriori sviluppi.

P.S: a quando la sostituzione del Minarellone con una turbina da elicottero?

ci piace Munta....goooooo!!!!!

Don a prima impressione, son parecchi i lavori di adattamento o alla fine sarà più semplice del previsto?

Noto con piacere che su quella povera motina non si finisce mai di... delirare.  Attendiamo con curiosità ulteriori sviluppi.



P.S: a quando la sostituzione del Minarellone con una turbina da elicottero?

...ho giusto un amico che vuole vendere il suo elicottero Tupolev...





trattato sempre coi guanti, poche ore di volo!!

a prima vista si potrebbe montare pari pari .. ma poi non sarei più io

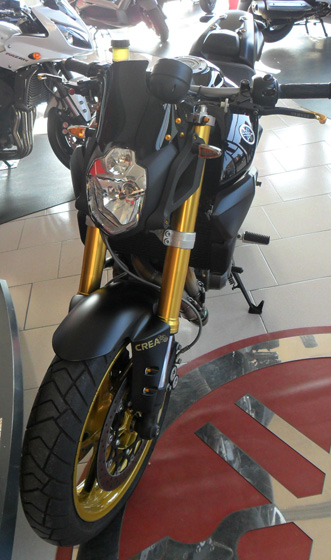

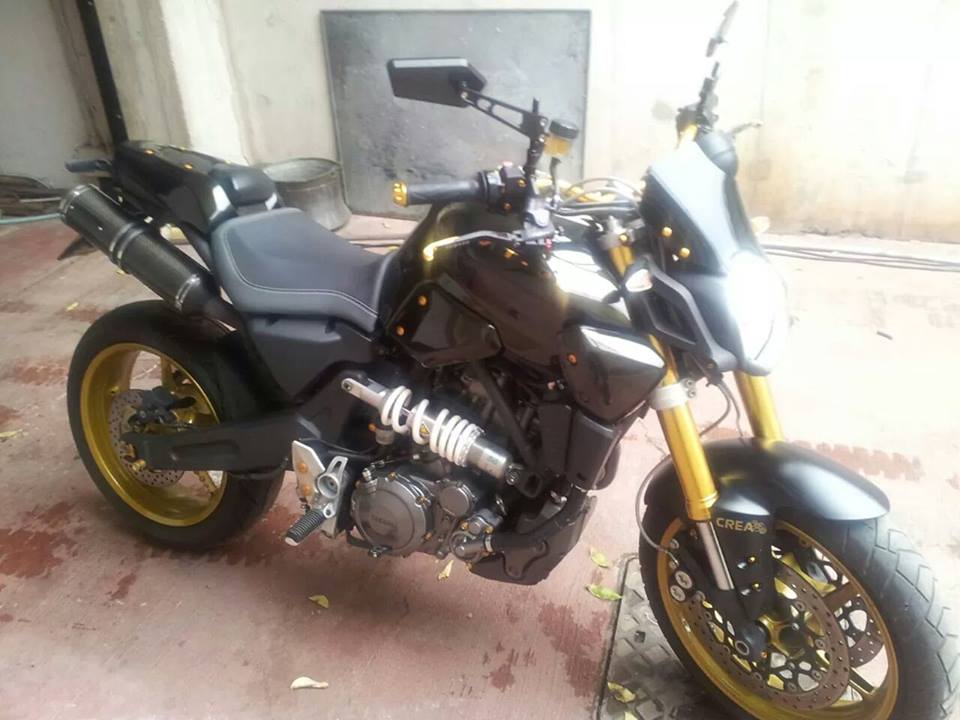

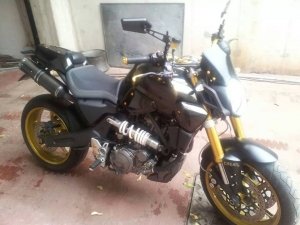

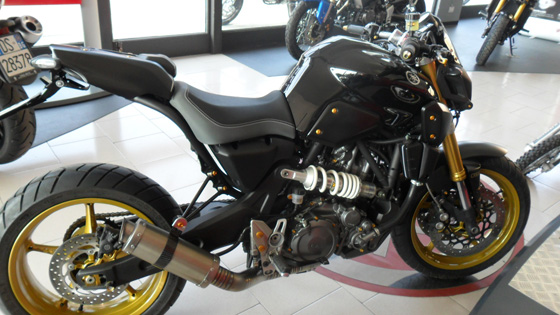

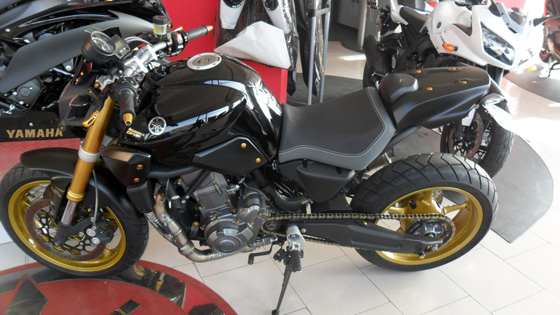

visto che qualcuno lo aveva già fatto. (moto del Sig. Andrea Menegon che interpellato non ha saputo darmi indìformazioni, forse il lavoro fu fatto da altri)











Il punto è che nel plug and play con l'off-set della FZ1, (pare che avesse usato quella forcella) verrebbe una avancorsa kilometrica) .. bella sul diritto ma nelle curve sarebbero dolori... dove giro io di rettilinei oltre i 200 mt .. non esistono





Devo ricavare tutti i disegni e far di conto per mantenere i 97 mm di avancorsa.

Non voglio stravolgere la ciclistica.

Per il momento sò che la larghezza della piastra superiore, sia sulla MT-03 che sulla R1, esterno-esterno misura per entrambe 265 mm

Questo dato è quello che più mi preoccupava visto che, a tutto sterzo, le forcelle della 03 entrano in un incavo del serbatoio. Modificare il serbatoio sarebbe stato un vero problema visto che è di plasticaccia.

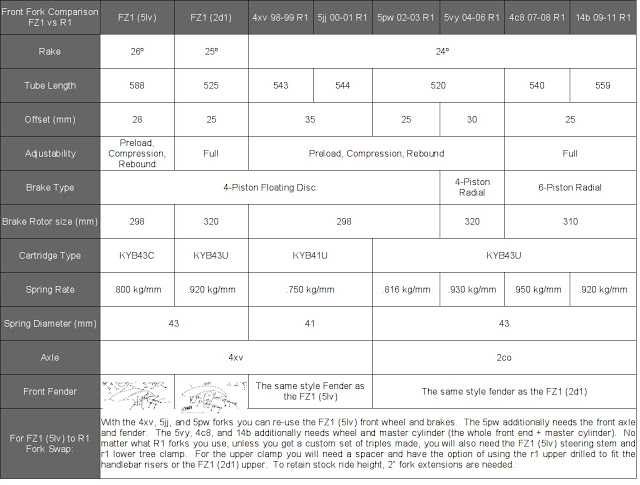

Quì una tabella dei dati a mia conoscenza



Modificato 23 Settembre 201411 anni da Muntagnin

vai Muntaaaaa, è un pò di tempo che ci pensavo... poi arrivi tu e lo fai.

il mio incubo era proprio quella di stravolgere le quote ciclistiche e ritrovarmi di colpo in sella a un' harley

mi siedo qui fuori dalla sala operatoria e aspetto con ansia!!!

...spero che il travaglio non sia troppo lungo!

Anche io son proprio curioso: dal cappello a cilindro del Munta e dei suoi compagni di merende saltan sempre fuori dei bei conigli!!!

dovete avere pazienza .. sino alla fine di Ottobre sono assicurato e giro in moto .. poi a Novembre faccio a pezzetti la moto.

Per ora metro calibro e CAD.

Per il momento calma e gesso .. con la ciclistica non si scherza.

io non trovo le misure della NOSTRA FORCELLA!

così a sentimento quelle più compatibili sono dell'annata 02-03

un altro pò di dati per far ragionare chi ne ha voglia...



1) la FZ1 pesa 208 kg, molle con un K di 800 gr/mm. Lunghezza forcella completamente estesa......  790 m

2) la R1 pesa 175kg, molle con un K di 750 gr/mm. Lunghezza forcella completamente estesa......... 745 mm

3) la MT-03 pesa 174,5, molle con K di 750 kg/mm. Lunghezza forcella completamente estesa ........ 775 mm

(pesi a secco e dati dalla stessa fonte)



apparentemente starete dicendo "il Munta ha buttato via i soldi"



Non è vero .. almeno secondo me.

Ecco i ragionamenti che ho fatto:

- la massa ed il K delle molle della R1 e della MT-03 .. sono simili

- la forcella della FZ1 è troppo lunga e bisognerebbe far scorrere di 15 mm i foderi rispetto alla piastra.



Apparentemente non ci sarebbero problemi ma la MT-03 "sprofonda" di peso proprio di ben 47 mm.

Quindi la reale lunghezza della forcella con la moto sulle ruote diventa 728 mm

Togliamo 20 mm di Sag ed arriviamo a 708 mm



Prendiamo la R1 nelle stesse condizioni a vuoto sulle ruote e misuriamo 722 mm (ringrazio un amico che ha prestato la R1)

Anche qui leviamo 20 mm di SAG e arriviamo a 702 mm



Diciamo che siamo abbastanza vicini come misure .. tra la R1 e la MT-03



Il grosso problema della 03 è l'enorme escursione tra forcella in affondo e forcella in accellerazione,

Questa scelta progettuale comporta il tipico e ben conosciuto problema della nostra motoretta. Se si spalanca in uscita di curva la piccola tende inesorabilmente ad allargare.



Questa azione viene anche prodotta dall'allungarsi della forcella che si porta appresso un aumento dell'angolo del canotto e della susseguente avancorsa.

Come mai questo? ... le odiatissime molle bistadio di serie.



La R1 ha invece molle monostadio e quindi sono meno sensibili alle variazioni di carico.



Penso quindi che la scelta della forcella R1 sia corretta.

Al contrario se si usasse una forcella FZ1 sia per la molla più dura sia per la sua maggiore lunghezza si avrebbe un assetto da "chopper"



Domani valuteremo l'off-set delle due piastre per cntrollare la differenza dimensionale.



Avremo quindi maggiori info per arrivare all'analisi dell'avancorsa.



PS: sono aperto a qualsiasi dibattito ... (tanto ho ragione io ...ihihihihihi)

Modificato 23 Settembre 201411 anni da Muntagnin

quanto mi piace il mio compagno di merende...con i conti e le misure non lo batte nessuno...munta  sei il numero uno....vai cosi, che ti eguo a ruota... anzi a forka...ahahhah

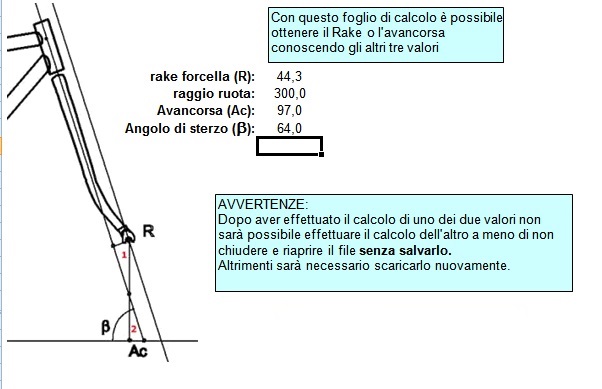

se ti può interessare, ho un foglio di calcolo per il RAKE, ma magari già ce l'hai  che con le tue misure consiglia un OFF SET di 44,3mm per ottenere un'AV di 97mm





Aggiungo che, visto che la smonti, potrebbe essere mooolto interessante se la facessi chiudere di 1 o 1,5 gradi l'angolo del canotto di sterzo ma forse sarebbe troppo

Riguardo il discordo della lunghezza, concordo che parte del problema è dato dalle molle BI-stadio.



Hai anche le misure della corsa, sia R1 che MT-03? credo che buona parte la recuperi li, le sportive hanno mediamente 120mm di corsa mentre la 03 130mm.

omar...



- se mi passi il programma mi semplifichi molto il lavoro

- se sarò costretto a rifare le piastre .. le farò con l'inclinazione variabile .. mio vecchio chiodo fisso

- la corsa della sospensione MT-03 è 130mm .. quindi se togliamo i famosi 47 mm .. resta una vera schifezza di corsa disponibile

- la corsa della sospensione R1 è 120 mm

il serbatoio del'olio!

lo spostiamo???
