Il 21/7/2022 at 17:58, Modelero ha scritto:

Non ho capito.

Che cosa monti ora come ora? che forcelle e che idraulica? che mono?



Ciao Mattia, pare che al momento non monta nulla, solo monoruota posteriore

E vuoi migliorarle o semplicemente renderla utilizzabile?

Se ci vai a passeggio tanto vale rimettere le originali (spero si trovino) con una revisionata, se pretendi di più metti quelle con la modifica di giotek o le cartucce.

Se hai la pianta dei soldi nel giardino, metti l'anteriore R6, cartucce, pinze di quella e pompa radiale (dubito dischi e cerchio della 03 montino sulla forcella dell'r6, quindi ti tocca trapiantare anche quelli).

La FZ6 può darsi abbia gli stessi diametri, ma aveva già pinze come quelle dell'R6, quindi diverse dalla 03 e probabilmente si poteva tenere il cerchio o le pinze originali.

Tranne nel primissimo caso (tutta originale), di sicuro dovrai sistemare anche il mono se come sulla 07 è uno sgorbio di mono ad emulsione (tenendo quello ti troveresti con un anteriore che lavora bene ed un posteriore che invece non lo fa, sbilanciato).









Modificato 22 Luglio 20223 anni da Modelero

Acquistata una MT-03 da poche settimane, lette informazioni nei forum italiani ed esteri... Ieri pomeriggio ho acquistato due forcelle con anche le pinze freno di una R6 2000 da un ragazzo che le teneva ferme da almeno un anno. Pagate una miseria, in ottime condizioni (neanche una puntina di ruggine negli steli), in settimana ordino le pastiglie freni (troppo vecchie, per pensare di usarle). Effettuato premontaggio, confermo che servono delle boccole distanziali da interporre tra pinze e forcelle (circa 3 mm, devo verificare per bene) e dei supporti ad Z per i due fori anteriori del parafango. Le boccole distanziali della ruota sembrano invece perfette (nelle forcelle R6 2003-2005 vanno invece cambiate).

Le forcelle sono più corte, ma MOLTO più performanti: il venditore mi ha chiesto perchè stessi facendo questa modifica, per risposta ho messo uno stelo di ciascuna forcella in verticale e ho dato qualche "pompata" per ristabilire le condizioni d'uso "normali"; gli ho chiesto di fare altrettanto con entrambe le forcelle, ha commentato con "le tue sembrano scoppiate, scariche".

con 120 mm di corsa, non ci sono rischi di contatto tra parafango e trapezio inferiore e neanche tra le "alette" dei parapolvere ed il trapezio. La moto starà un pò più "puntata in avanti", ma roba di poco perchè avrà molto meno "negativo".

Sto pensando di disegnare e realizzare delle piastre di sterzo migliori, ricavate dal pieno, con la superiore che avrebbe il piano superiore più in basso di circa 6 mm (anche per abbassare nuovamente gli steli rispetto alle piastre).

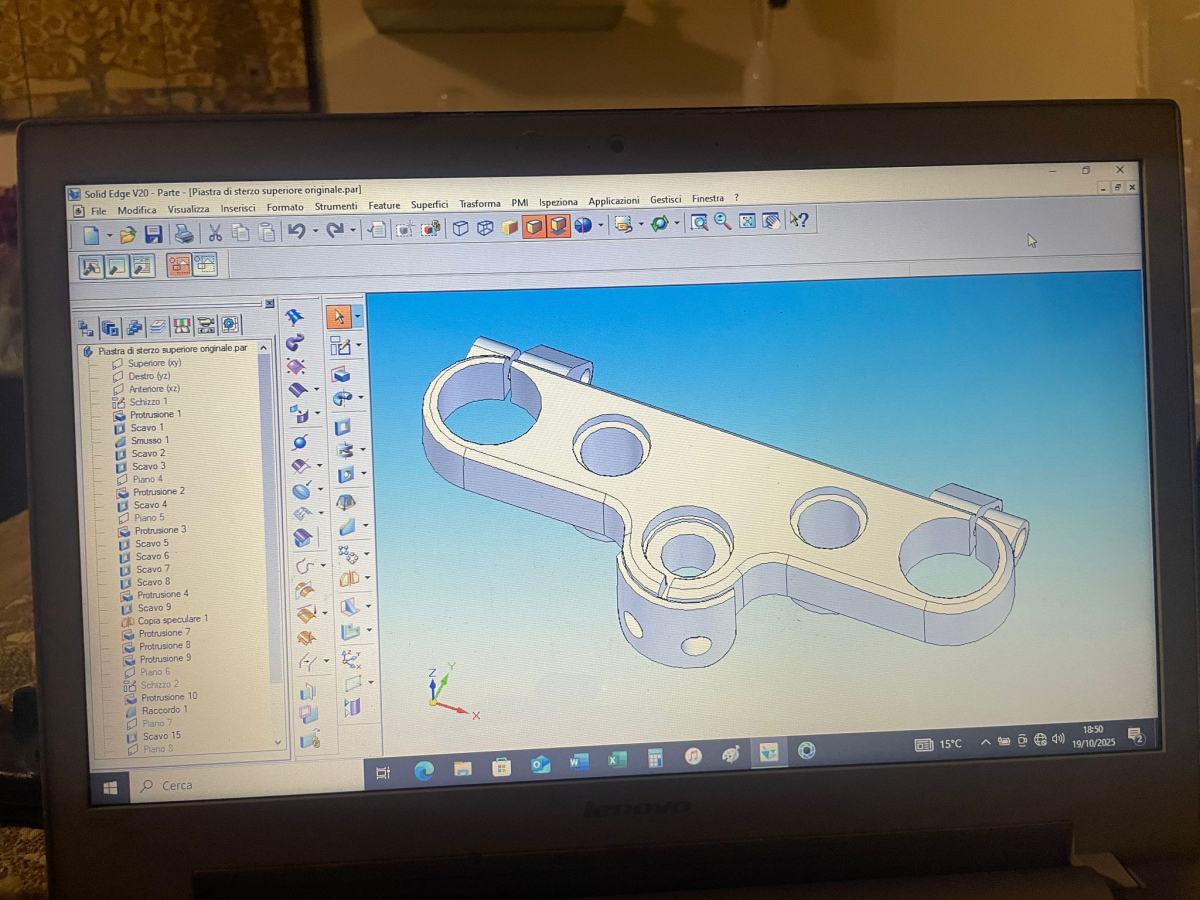

Ho disegnato la piastra superiore, con le quote originali, per avere una base di partenza. Lasciando inalterata la posizione delle staffe per i supporti faro ed i fori per il bloccasterzo, potrei abbassare tutto il piano superiore ( e, di conseguenza, anche quello inferiore). Potrei rinunciare ai silent-block per i riser, mettendo delle boccole con foro decentrato; oppure, più semplicemente, dei fori spostati leggermente in avanti (6/8 mm). Sarebbe bello creare una piastra con le asole longitudinali, in stile MotoGP... Vediamo cosa riesco a fare.

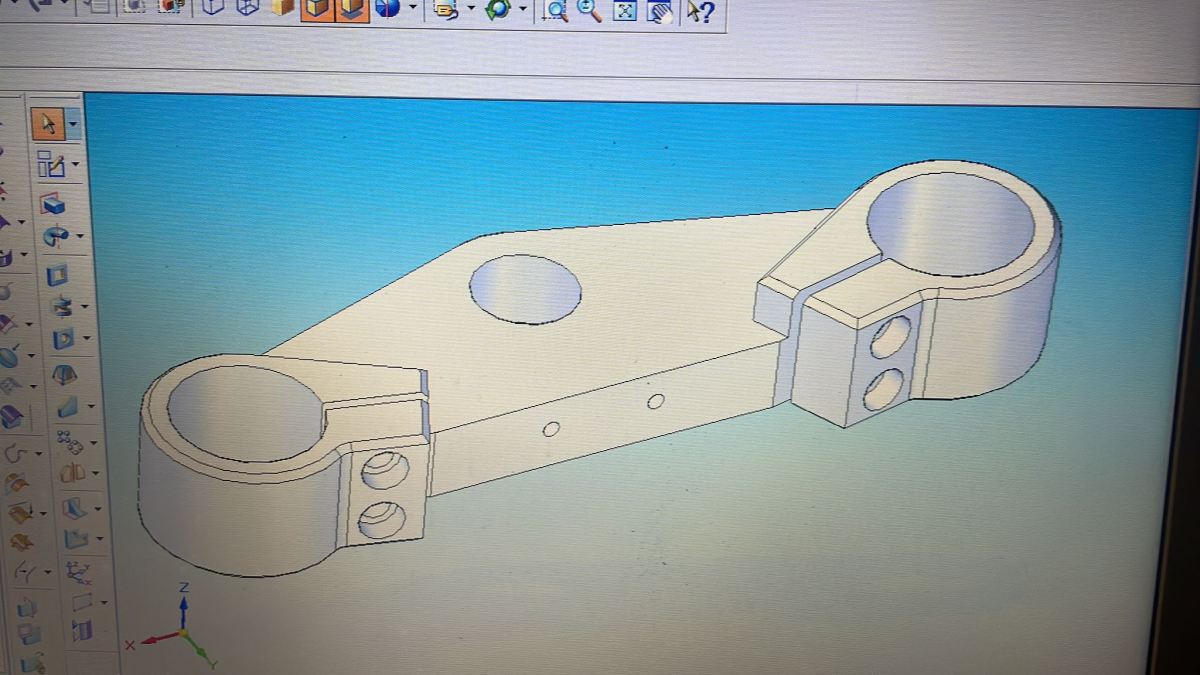

La piastra inferiore invece la potrei realizzare così: piuttosto che aumentare tutto lo spessore (da 25 a 40mm), potrei mettere queste parti in rilievo nella parte superiore (con 2 perni M8 invece che 1 M10). Il tutto, sempre per non rischiare contatti tra piastra e parafango/parapolvere.

Le appendici sono dimensionate per avere lo stesso fine corsa assicurato dalle piccole appendici presenti nella piastra originale.

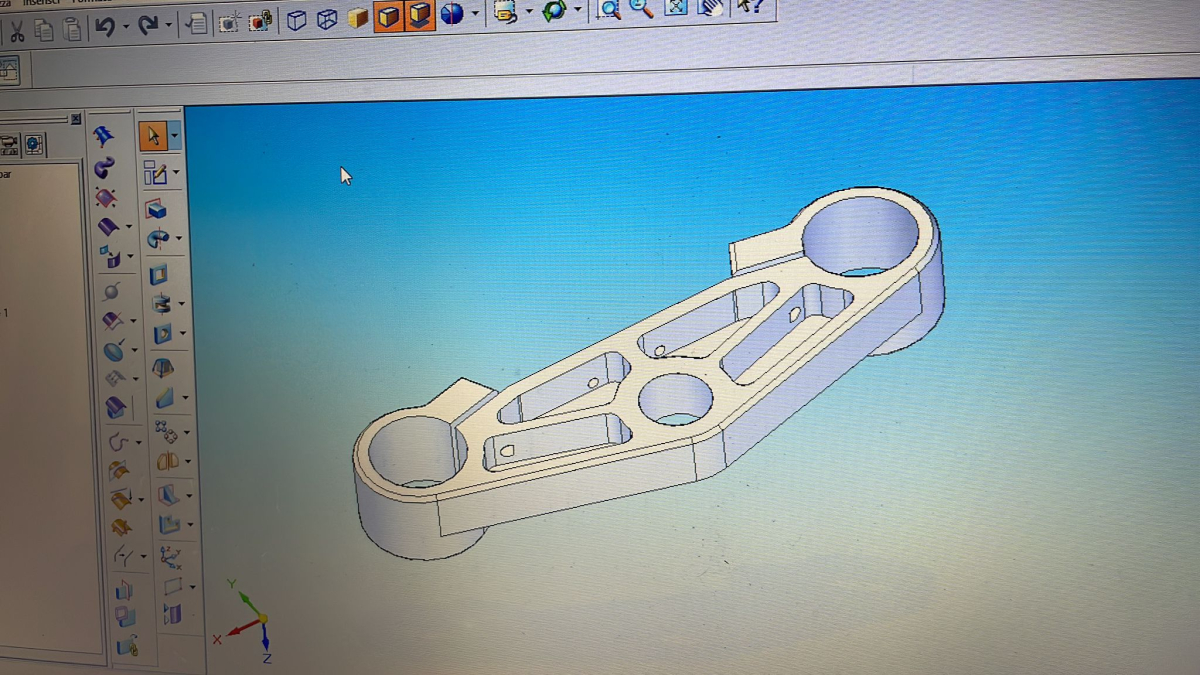

Chiaramente, nella zona inferiore, entrambe le piastre sarebbero alleggerite ma con nervature di rinforzo.

Resto in attesa di commenti e critiche costruttive.

Bella!controlla la rigidezza con una FEA dovrebbe esserci nelle licenze

Modificato 19 ore fa19 ore da BR1234
Correzione ortografica

Per adesso siamo a livello embrionale, non ho ancora definito le geometrie del piantone (che avrebbe un “piede” atto a fare da battuta) e quindi il foro provvisorio della piastra inferiore è da modificare (con un bassorilievo che accolga il piede del piantone.

Nervature provvisorie, smussi R5 provvisori…

Intanto ho creato una base di partenza, ci sarà tempo e modo per fare verifiche 👍🏻
